低壓塑殼斷路器安裝形式有固定式、插拔式和抽出式，固定式安裝在可抽出的抽屜用于抽屜柜，插拔式、抽出式用于固定分隔柜，方便斷路器的維護檢修。

目前在新能源、輸變電、數據機房、工業用電等領域，配電產品多數配置有塑殼斷路器，通過塑殼斷路器實現供電異常時斷電，從而保證供電安全，并且塑殼斷路器通過監測模塊實現用電數據采集?，F有技術中，塑殼斷路器和監測模塊難以快速的實現與母線座的連接固定，具有裝配耗時長、監測困難以及裝配工序復雜的問題。

一種智能化塑殼斷路器底座，包括底座本體、進線接口、測量模塊、信號采集模數轉換模塊、輸出數據運算模塊和出線接口，斷路器的輸出端依次經所述進線接口、所述測量模塊、所述信號采集模數轉換模塊、所述輸出數據運算模塊和所述出線接口相連接，所述出線接口與所述斷路器的輸入端相連，所述測量模塊還依次經電源和網關與所述輸出數據運算模塊相連接。

優化的，所述測量模塊包括電壓傳感器、電流傳感器、溫度測量單元和開關狀態單元，所述電壓傳感器和電流傳感器均與所述進線接口連接，所述溫度測量單元和所述開關狀態單元均預埋于所述進線接口處。

優化的，所述測量模塊、所述信號采集模數轉換模塊、所述輸出數據運算模塊、所述電源和所述網關均設置于底座本體內部，所述底座本體外側設置有插孔，所述斷路器經所述插孔插接于所述底座本體上。

優化的，所述信號采集模數轉換模塊包括信息采集器和模數轉換單元，所述輸出數據運算模塊包括輸出單元和數據運算單元，所述網關包括以RS485或RS232 modbus輸出的有線網關和以Wifi或5G輸出的無線網關。

優化的，所述進線接口和所述出線接口分別設置于所述底座本體兩側。

一種智能化塑殼斷路器底座，具有以下有益效果：

1、產品模塊化設計，操作簡單便捷。

2、使用靈活性高，可適用于插拔式塑殼斷路器、抽出式塑殼斷路器或固定式塑殼斷路器的板后接線。

3、數據數字化處理實現了塑殼斷路器的智能化。

智能底座模塊可適用于塑殼斷路器板后接線、插拔式塑殼斷路器、抽出式塑殼斷路器；提供電流、電壓、有功、無功電能測量；開關狀態，電壓電流諧波等電量測量；還能夠監測觸頭溫度，對參賽運算報警等功能；

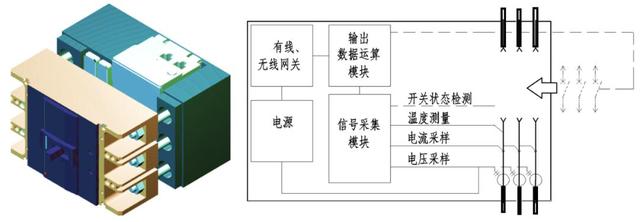

底座兩側有供斷路器進出線連接的接口或插座，電流、電壓傳感器連接在接口處，測量電壓、電流信號，接口處還預埋溫度測量模塊，開關狀態模塊；

測量模塊內部連接到數據采集單元，進行模擬量->數字量轉換，提供給運算單元進行功率等計算，輸出斷路器跳閘給斷路器外接端子；相應計算結果經有線網關以RS485,RS232 MODBUS等輸出，還可以已WIFI,5G等以無線形式輸出。

采集模塊同時提供電源到電源模塊為系統提供電源；

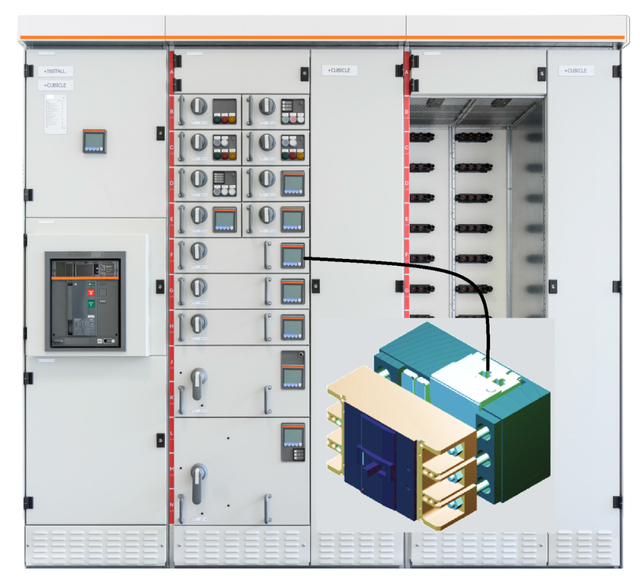

智能底座是針對電力系統、通信行業、建筑行業等監控與測量需求而設計，集插入式底座、電力測量、溫度監測、通信、事件告警于一體，適用于低壓抽出式成套開關設備和控制設備內，可節省低壓抽出式成套開關設備內一次電流互感器、保險絲座、線材等使用，減少接線時間、節省抽屜內空間
