大板式柜體結構，強度高，抗震型，耐電弧，高壓力差風冷系統，抗電弧開關設備在每個垂直部分的頂部都提供了一個抗壓法蘭。氣室法蘭與配電房提供的通道配合。泄壓緩沖通道最小橫截面>2000mm2（最小天花板高度 - 2.54米）, 每個垂直部分頂部的配套增壓法蘭,帶有篩網和鉸鏈擋板的排氣口，用于壓力通風系統的出口端為未來的斷路器提供設備的隔間在斷路器門開孔處配有蓋板，在門后設有盒式擋板。 所有斷路器柜門均配有“推鎖”機構。

主母線位于柜后中部，魚形排連接，可以在柜后連接，也可以從前部拼柜連接實現開關柜靠墻安裝，由于主母排柜后安裝，可實現多組水平母線，散熱好，額定電流大，不占用高度空間，開關柜可安裝四個框架斷路器，分支排采用銅板折彎，電流分布均勻，散熱面積大，載流量高，出線排從分支排穿過。絕緣和隔離母線使維護過程觸手可及，以降低電弧閃光的風險。

每個斷路器都位于一個完全封閉的通風隔間內，帶有接地的鋼質屏障，以最大程度地減少隔室之間故障互通的可能性。每個斷路器上方的易于閱讀的金屬儀表板可容納各種控制電路設備，包括低能量允通轉換開關，保證現場維護人員安全。

真正的關門抽出式結構。斷路器室門保持靜止并關閉，而斷路器從連接位置通過測試被拉出到斷開位置。

板型分支母線直接連接插拔式塑殼斷路器，或抽出式抽屜，混裝無需轉接銅排; 塑殼斷路器配智能底座，實現電子式電流監測，集成高級測控保護裝置，適用不同廠家斷路器，還可以實現觸頭溫升等狀態智能在線監測。

獨特抽屜插頭系統，插拔力小，觸點接觸穩定，抽屜無需扳手或搖進搖出機構，抽屜觸頭夾緊力隨著額定電流、短路電流加大而加大，觸頭發熱低，抽屜接觸靈活。全防觸電型觸頭系統，全絕緣、密封系統保證接觸可靠，不受環境影響，無電弧危害。

減少停機時間：M是一個可靠的系統，具有低的MTTR 和高 MTBF，最重要的是提供了非常可靠的電機保護。

與傳統 MCC 相比降低成本：

智能 MCC 的使用消除了控制電纜、DCS I/O、插入式繼電器面板。

縮短設計時間：工程師可以使用典型原理圖和典型配置設置。

減少測試和調試：工程師需要更少的時間進行 FAT、SAT 和現場調試，ClinkII 可以輕松查找故障。

標準的許多功能可用：

如果您將來需要它，它已經存在（例如 kW 或 kWh）。

過程自動化或維護系統的綜合數據：所有相關數據均可用。

高級授權：您需要密碼而不是螺絲刀來更改保護設置。

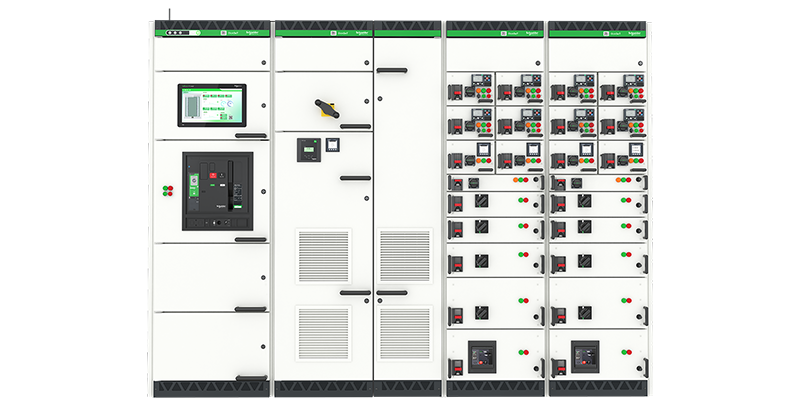

法騰電力是Schneider施耐德中低壓柜授權盤廠，專注生產MVnex授權柜和BlokSeT預智低壓成套設備，歡迎咨詢！
