產品概述：

        開關柜是使用范圍廣且數量頂多的開關設備。由于在設計、制造、安裝和運行維護等方面存在著不同程度的問題,因而事故率比較高,在諸多性質的開關柜事故中,絕緣事故多發生于10千伏及以上電壓等級,造成的后果也很嚴重,其絕緣故障主要表現為外絕緣對地閃絡擊穿,內絕緣對地閃絡擊穿,相間絕緣閃絡擊穿,瓷瓶套管、電容套管閃絡、污閃、濕閃,螺絲松動放電等絕緣故障。開關柜局部放電特高頻在線監測系統能實時監測開關柜內部絕緣放電時產生的300MHz-1500MHz的特高頻電磁波脈沖信號,及時報警,防止各類早期絕緣缺陷發展到后面擊穿釀成事故,因此通過本在線監測系統能有效地監測開關柜絕緣狀態。

產品安裝：

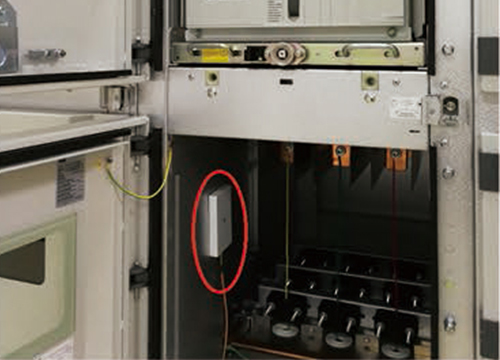

       特高頻傳感器通常安裝在開關柜內下層,傳感器內置強磁吸附于內壁或柜底,不用開孔固定,安每個特高頻傳感器和一個信號采集裝置通過同軸電纜連接,信號采集裝置接收傳感器采集到的特高頻信號,轉換為數字信號上傳。信號采集裝置之間采用串行方式安裝連接,后面一根RS485總線接站內后臺監測系后臺電腦放置在該站內控制室桌面上或壁掛式屏柜安裝。傳盛器監測數據通過信號采集裝置串行連接,電纜通過電纜溝和線槽連接至電腦主機。

產品參數：

        特高頻傳感器檢測頻帶:300MHz-1500MHz

        總線:RS-485

        總線通信協議:MODBUS-RTU

        工作電源:Ac220V或DC24V

        環境溫度:40℃~+80℃

        相對濕度:5~百分之95RH
