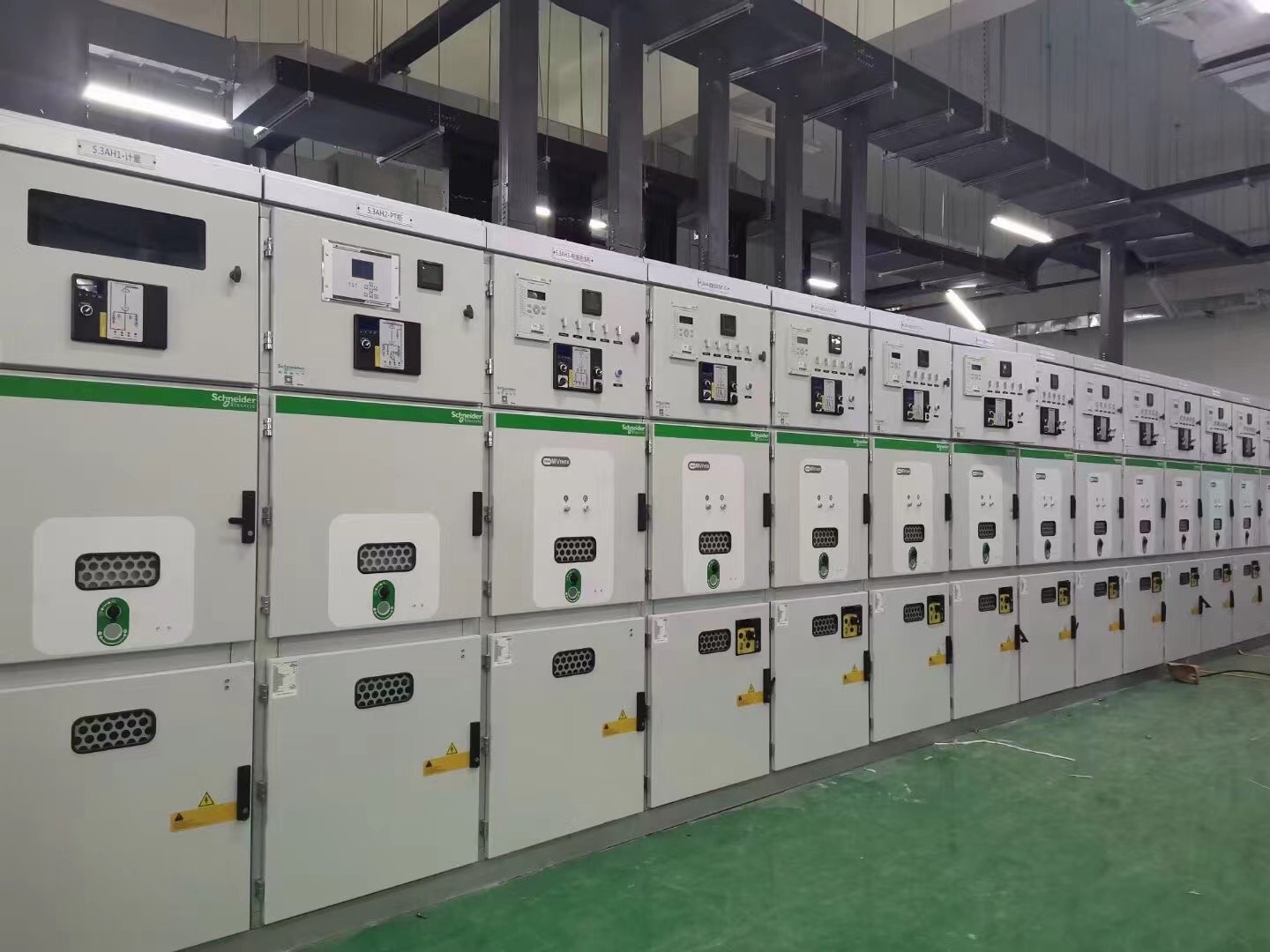

典型的用戶配電工程包括中壓開關柜、變壓器、低壓開關柜，一般根據變壓器容量確定開關柜數量。中壓開關柜與變壓器通過電纜連接，而變壓器與低壓柜一般直接連接或者通過密集型母線橋連接。一般配電雙電源進線，單母線分段，進線側有用于電費計量的計量柜，一般由1#引線柜+1#計量柜+1#進線開關柜+1#壓變柜+1#出線柜+母聯+隔離+2#出線柜+2#壓變柜+2#進線開關柜+2#計量柜+2#引線柜，一般12臺開關柜。
變壓器采用不銹鋼外箱形式，容量500到1250kVA。也就是說高壓側電流最大到1250/10/1.732=72.A，出線柜電流100A，而低壓側電流最大到1250/0.38/1.732=1899A，低壓進線柜電流2500A。低壓柜一般由進線柜、無功補償柜、出線柜組成，進線柜由框架斷路器及斷路器分支母排組成，無功補償柜一般補償容量為30%，也就是說1250*30%=375kvar，由于發熱較大，一般寬度1000mm補償柜補償容量最大到240kvar，因此需要2臺無功補償柜。
出線柜超過630A大電流采用框架斷路器，小電流采用塑殼斷路器，為了方便維護更新，框架斷路器采用抽出式，塑殼斷路器則是安裝在帶有一二次插頭的抽屜里，抽屜還可以安裝電流互感器測量回路，和多功能表顯示電流、電壓、有功、無功等數據。

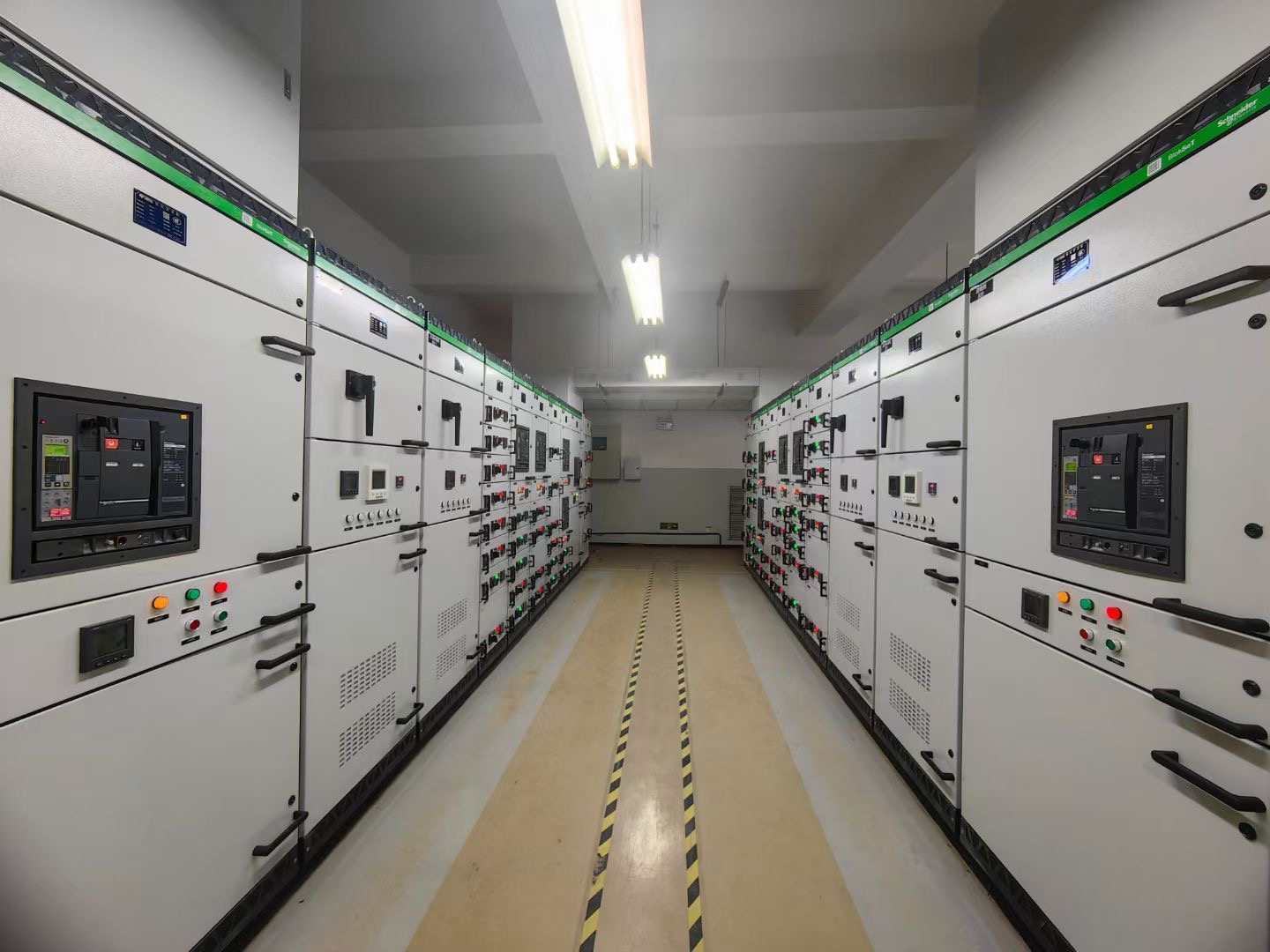

大電流出線柜下面還會連接到配電箱等設備，小電流連接控制設備，或連接終端箱等照明、空調等設備。兩排面對面排列的低壓柜通過母線橋連接，母線橋即將連接兩個排列水平母線的連接銅排安裝在金屬封閉的箱體內部。同樣對于短路電流不大，自動化保護程度要求不高的應用，高壓進線側可以采用環網柜，尺寸非常小，無需過大空間。
環網柜采用負荷開關進線，負荷開關+熔斷器或斷路器出線方案，實現對變壓器的控制和保護。環網柜也可以采用進線+計量+出線的方案實現高供高計，用于電費計量，同時斷路器方案集成DTU實現配電自動化，遠程監控遠程運維。
新型配電系統，提升營商環境，采用高壓分界裝置，用戶開關室無需高壓設備，而分界裝置為戶外型，直接安裝在用戶用地紅線上，圍墻外綠化帶，界限分明，線損明確，責權利清晰。這樣供電局維護檢修就無需進入企業內部，集成智能終端實現遠程抄表，遠程運維。相比較環網箱，分界裝置實現相同功能，體積更小，寬度只有1.1米，深度1.3米。智能化程度更高，配置更加靈活，DTU智能終端，量子通訊加密，實現電力系統自動化。
