開關設備具有操作維護簡單，占用空間少、設備所需費用少等優點。但是在某些場合，雙母線開關設備具有單母線開關設備所無法替代的優點。

雙母線開關設備可能運用于以下場合：

- 進線柜配置主開關的是非同期性斷路器；

- 在緊急情況下，根據負荷的重要程度有選擇地遮斷負荷；

- 特殊的負荷從普通的電網中隔離；

- 檢查和維護更為靈活，無需停電；

- 當開關柜需要擴展拼柜時，無需停電。

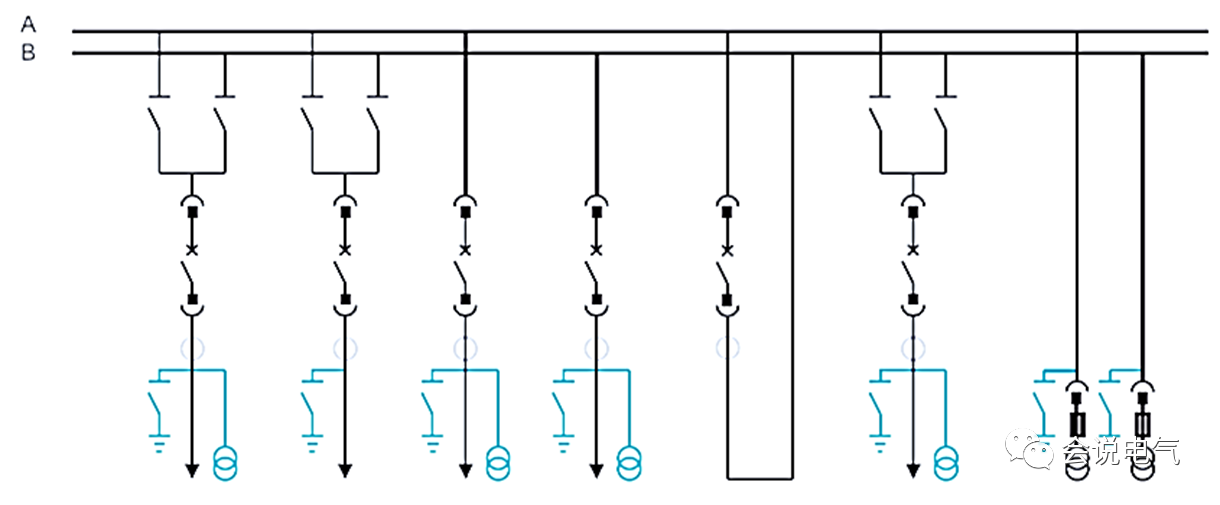

雙母線系統有兩種不同的方案：

- 兩套母線系統，兩套隔離開關，一臺斷路器（純雙母線系統）

- 兩套母線系統，兩個斷路器室，配一或兩臺斷路器(復式雙母線系統)

兩種方案都能提供完整的備用母線系統（母線系統間是完全隔離的）以及穩定的、持續不中斷的運行方式。

方案一的24kV空氣絕緣雙母線開關柜

兩套主母線、隔離開關，抽出式斷路器方便抽出維護。隔離開關采用絲杠螺母直動式開關，兩套操動機構安裝在斷路器抽屜板下部，兩套隔離開關互鎖，并且與抽出式斷路器機械聯鎖，與接地開關機械聯鎖。空氣絕緣開關柜需要保證足夠的電氣間隙，柜深較大，隔離開關安裝在母線室，旋轉式隔離開關需要空間大，大電流不易實現等問題不適宜雙母線開關柜。

雙母線開關柜額定電流一般3150A 40kA。方案一設計如下圖所示。

采用直動式隔離開關安裝在母線室，操動機構安裝在斷路器室下部抽屜板上，兩套機構方便實現相互間的機械聯鎖，以及和斷路器手車的機械聯鎖，保證操作順序。

主母線前后布置，開關柜深度較大，散熱好。

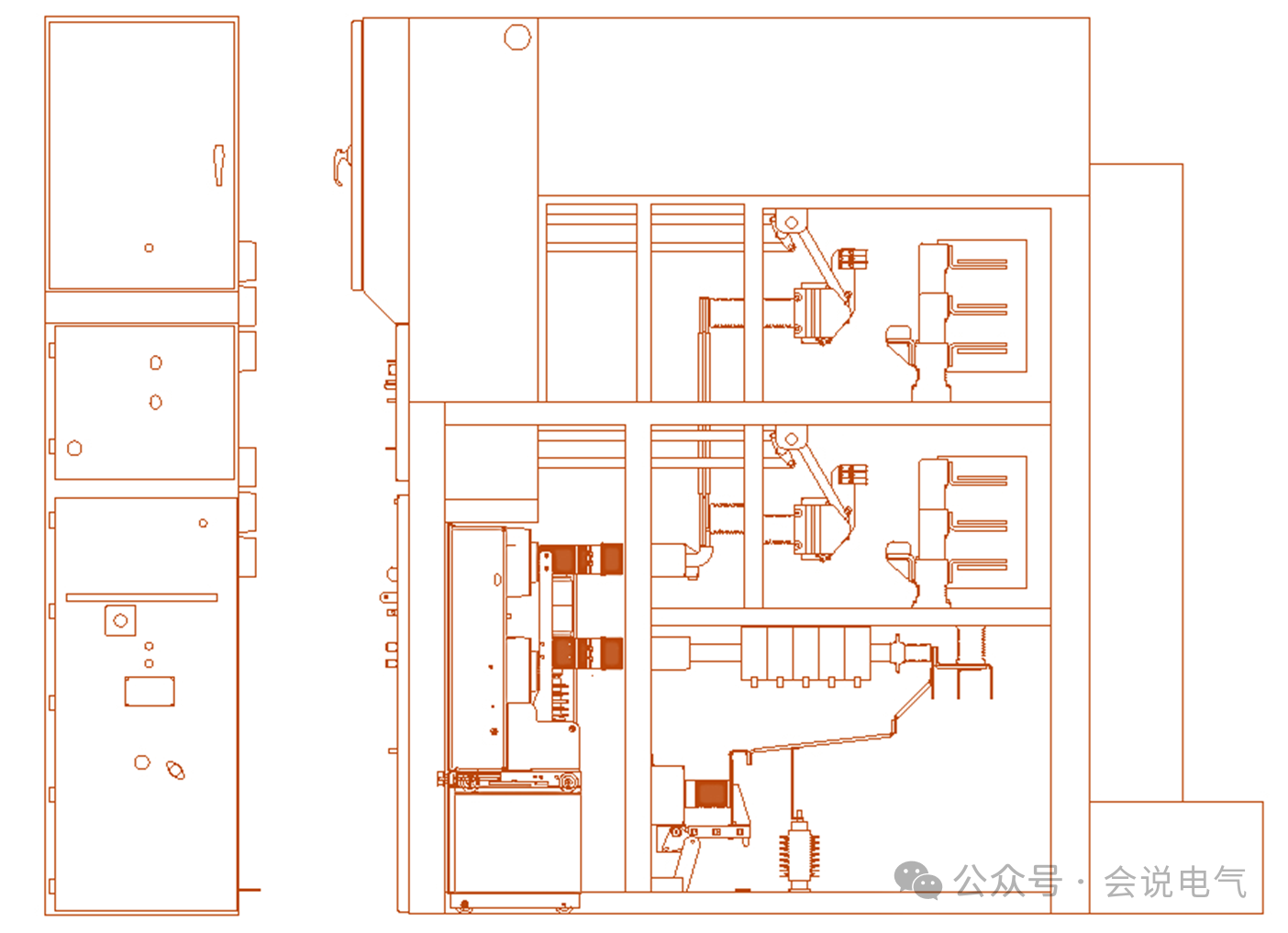

主母線上下布置，主母線安裝方便，開關柜比較高，旋轉式隔離開關，單獨隔離開關操作隔室。

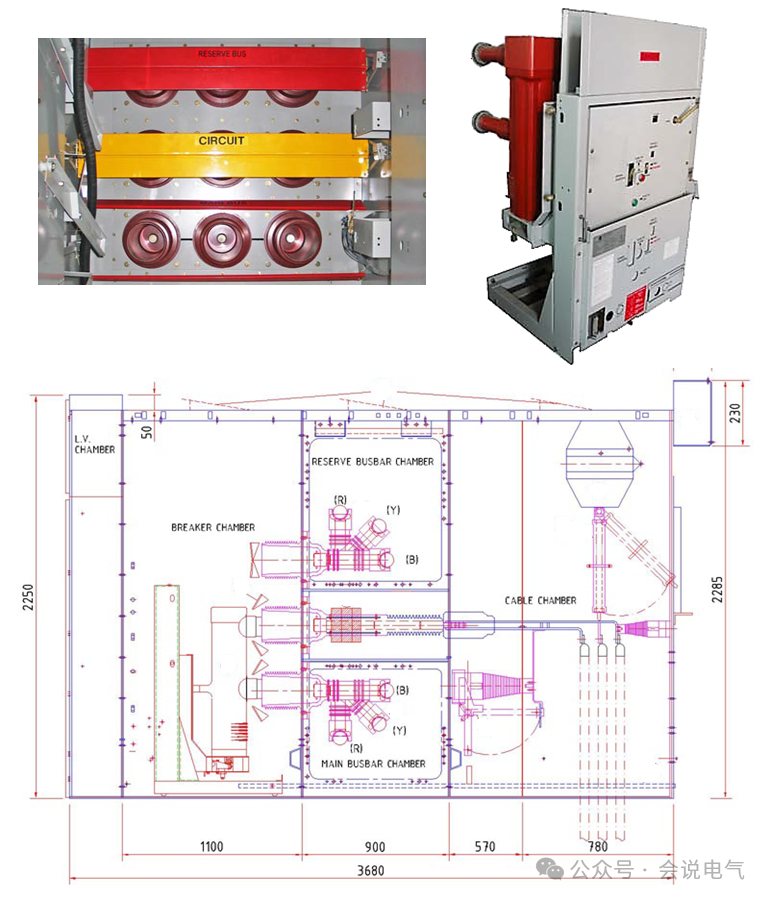

馬來西亞泰高還有一款通過斷路器提升來更換位置的雙母線開關柜，母線在上下兩側，中間為出線回路，將斷路器搖升到上部就是上面母線工作，下面母線備用，需要時，將斷路器搖降到下部位置，就利用備用母線工作。

方案二，等于兩臺開關柜背靠背安裝，兩套主母線系統，兩個斷路器隔室，共用一組電流互感器、接地開關、避雷器、電纜連接端頭等出線系統。

與第二種方案相比，第一種方案主要有以下優點：

- 當一段母線系統運行時，易于對另一段母線系統進行維護檢修。

- 得益于隔離開關的運用，在緊急情況下可以快速地在兩段母線間進行切換。

與第一種方案相比，第二種方案主要有以下優點：

- 進線柜和重要的饋線柜采用雙斷路器，目的是增加備用主開關。

- 可以在不中斷負荷的情況下對主開關進行檢修。

- 更少的元器件，開關數量更少。
