什么是真空滅弧室

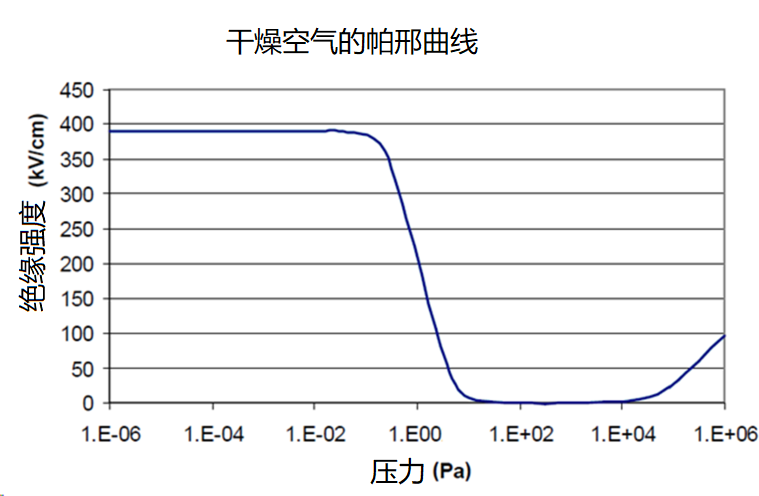

對于 10-1 Pa 和 10-6 Pa 之間的真空水平，典型的觸點間隙（8 mm 到 12 mm）的介電強度在320 kV和1200kV 之間或更高。將動靜觸頭密封在玻璃或陶瓷外殼內部，波紋管用于動連接件，真空滅弧室內部唯一的活動部件是銅觸點，它通過焊接不銹鋼波紋管連接到滅弧室端板。

低壓真空接觸器

真空接觸器主要用于交流50Hz，額定工作電壓至1500V，額定工作電流至400A的電路中，供遠距離接通和分斷電路之用。

采用真空滅弧室，無外露電弧，實現零飛弧，額定沖擊耐受電壓 8kV。

機械壽命300萬次，AC-3電氣壽命100萬次

1.14kV真空接觸器工頻耐壓10kV，觸頭額定開距2mm，允許磨損厚度1mm，機械壽命、電壽命都達到50萬次，觸頭壓力120N，630A外徑52mm，長度85mm，非常小巧。

低壓真空斷路器

低壓框架斷路器采用滅弧柵滅弧，而低壓真空斷路器采用真空滅弧室，可以實現真正的零飛弧，沒有電弧溢出，有些人擔心真空滅弧室如果不能開斷短路電流，爆炸了會怎么樣。因此在如礦業等應用，低壓真空斷路器就可以做到無電弧，真正保證安全。

真空狀態下，承受的電壓很高，如8mm可以承受75kV的雷電沖擊耐受電壓，對于風電、光伏并網等較高電壓的應用，就需要采用多極串聯的形式，如把常規框架斷路器的兩極或三極串聯起來，每極耐受電壓加在一起共同承受1500V電壓下的沖擊耐受電壓，而真空滅弧室采用4.0mm的真空斷口，觸頭允許磨損厚度1.5mm，可以承受2.5kV的絕緣電壓，以及20kV的雷電沖擊耐受電壓。120kA的開斷能力的觸頭壓力達到9000N，這是常規彈簧操動機構無法實現的，永磁操動機構的特性正好滿足這一操作曲線要求。低壓真空斷路器未來會是發展的趨勢。

環保氣體環網柜用并聯開斷真空滅弧室

真空開斷負荷電流，真空滅弧室并聯于隔離開關中，隔離開關在開斷過程中，動刀頭在運動過程中搭接真空滅弧室拉桿，通過真空斷口在真空滅弧室中熄滅有功負載電弧。這就是環保氣體絕緣環網柜負荷開關應用的典型示例，通過真空并聯滅弧，簡化了真空負荷開關+隔離、接地三工位開關兩套操作機構，兩套開關的設計，尺寸更小，成本更低。這類滅弧室僅用于開關打開過程中電弧的熄滅，因此絕緣要求較低，尺寸可以做的比較小。

縱旋隔離真空斷路器

縱旋隔離真空開關，先后順序操作，保證不會發生誤操作。這個其實沒有什么特別，只是固封極柱特殊設計，以便安裝動觸頭。

固體絕緣環網柜三工位真空滅弧室，日本公司開發固體絕緣開關柜，設計有三工位真空滅弧室室，滅弧室內部實現連接、隔離、接地三個位置，徹底解決了固體絕緣隔離接地開關空氣斷口的問題，實現小型化，不受外部環境影響，斷口間距可以很小，短路關合能力也高，但斷口不可見是個最大問題，同時成本高。長期應用來說可以真正實現免維護，壽命長，綜合成本并不高。

高電壓、大電流、開斷次數更多的真空滅弧室正在不斷開發出來，大電流、高電壓雙老煉觸頭，實現更多的開斷次數，小型化滅弧室滿足負荷電流開斷，產業化、系統化真空滅弧室正在向兩個方向發展，常規產品、特殊用途產品助力電力成套設備發展。
