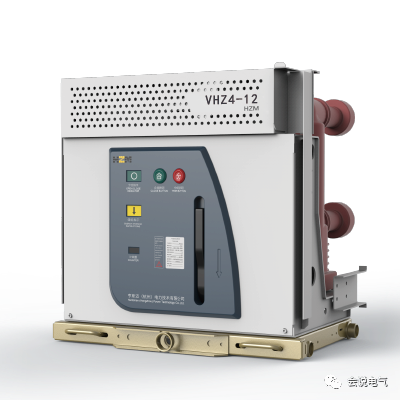

現階段中壓斷路器的智能化主要體現在一次動觸頭測溫、機械特性監測以及分合閘線圈和儲能電機的電流電壓監測，通過這些監測可以發現異常，及時采取措施。
這里面只有一次梅花觸頭的溫升監測是長期的、持續性的，需要根據實際負載電流、監測點位置、內外環境溫度/濕度、設計溫升和歷史數據等綜合數據分析，及時發現異常，采取安排檢修或減小負載電流，以及重點關注，異常過大及時跳閘等措施，避免異常引發事故，這個數據分析的過程，需要軟件支撐，數字孿生實現精準預測，不是簡單的標準規定上限值對比，也不是溫升很低就不與理會，溫升75k，環境溫度40攝氏度，如果以115度作為依據是不能發現問題的，這里面就需要以的Delta T作為依據，即相對溫度值，相對于哪里?這是需要考慮的，相對于環境溫度，只能發現溫度偏差，不能進一步得出可能的原因 ;相對于實際電流與設備額定電流的比值平方，不符合開關柜柜內的實際情況。因此采用多點測溫，綜合數據分析、研判，基于產品建模的模擬仿真分析，可以構建開關柜內部的整體環境場發熱情況，所有導電回路、元件以及非導電回路的相互作用情況情況，這樣可以實現有的放矢的去判斷健康狀態，實現一個多個傳感器的協調工作。因此開關柜測溫單純的測量梅花觸頭的溫升，只是對于斷路器觸頭重大的接觸不良、彈簧斷裂等會起到作用，雖然80%的事故是由這些問題引起的，而這些異常，會在送電前一兩個小時就能體現出來。對于長期運行的斷路器觸頭部分的熱量累積、相互傳導等導致的異常，無法精準預測是觸頭問題還是螺栓松動問題亦或是元件問題，通過測量隔室內上下和各相空氣溫度、關鍵點溫度、外部環境溫度。經過分析就可以得出是元件問題還是觸頭問題，避免把一切異常都歸咎于斷路器觸頭咬合不好、對中性差，彈簧退火的拉力減少等問題，綜合環境狀態監測實現開關柜整體健康評估，減少絕緣老化，延長使用壽命。
斷路器機械特性監測，只是在斷路器合閘、跳閘瞬間進行監測，得出機械特性，而正常運行的斷路器很少分合進行操作。合閘動作數據，動作時刻、合閘時間、合閘速度和超程，分閘動作數據，動作時刻、分閘時間、分閘速度和開距。這些機械特性值的采集，可以了保證斷路器可以正常開斷短路電流，避免失效，機械特性的采集一般是通過安裝在絕緣拉桿下部的位移傳感器，或安裝在主軸上的角位移傳感器測量，還有通過光柵非介入形式進行測量的；

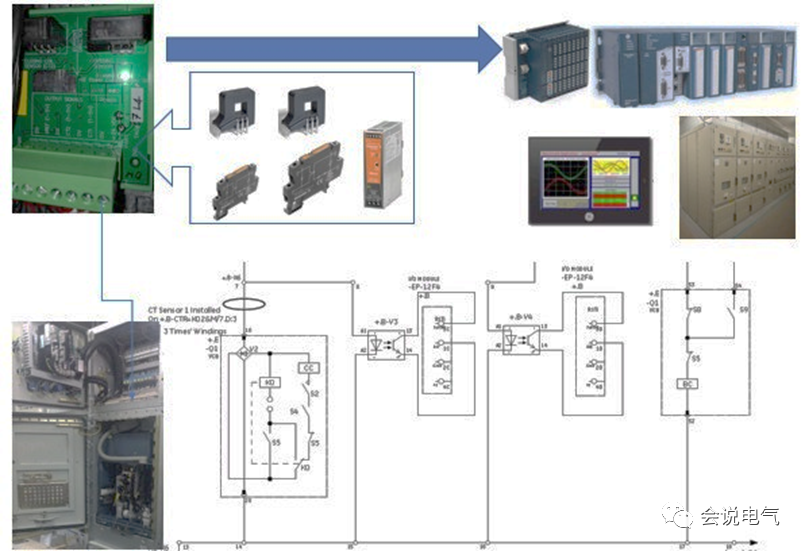

控制回路的監測包括分合閘線圈、儲能電機監測數據，動作時刻、最大電流、持續時間，可以了解斷路器的健康狀況，特別是機構卡滯等現象。由于斷路器的操作次數有限，這兩種監測都不是實時、長期、連續的，而是操動機構動作的時候采集相關數據，控制回路的監測通過非介入形式，霍爾傳感器串聯在相應回路里，采集電流信號，固態繼電器記錄時間。
電參數的測量，電氣量采集，電流、電壓、功率、功率因數、頻率、諧波、漏電流測量，真空斷路器通過集成電流傳感器實現電流的實時監測，通過集成的微機綜合保護裝置，實現斷路器的自主保護，出現短路故障時，特別是接地故障時，可以自主跳閘，實現成為有頭腦的斷路器。
斷路器智能采集單元
智能監測單元不但能滿足傳統變電站對開關設備全壽命周期管理的應用需求，而且能夠滿足未來對中壓開關設備智能化的要求。
U智能監測單元通過通訊與專家診斷系統實現數據的傳輸及解讀，標準版智能監測單元數據包括合分閘時間、儲能時間、全開斷時間、動作次數、主回路電流、接地開關電機電流；
智能檢測單元可選的監測內容包含：電動底盤車電機電流、儲能電機電流、合分閘行程曲線、合分閘速度、斷路器總行程、溫度曲線。
