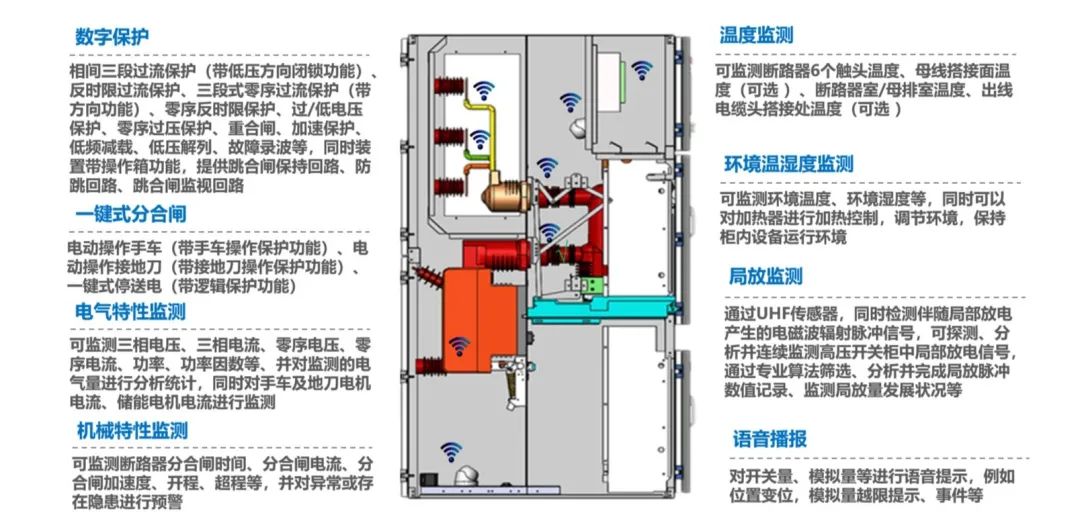

Smart專家診斷系統是在開關設備上安裝各種傳感器，采集開關設備的溫度、電流及運行曲線。同時，整合了專業的診斷方法及理論，綜合開關設備各方面的采集數據及開關行業設備大量的故障數據，對中壓開關設備進行實時自我診斷、故障自動識別，及時分析開關設備的潛在故障，并在缺陷初期發出預警及提供有效的解決方法，有效的防止及解決潛在故障的進一步發展，極大地降低非預期停電發生的概率。應為高度智能集成的裝置，需同時具備數字式保護功能、開關柜狀態顯示、局放在線監測、機械特性監測、開關柜內視頻監控、觸頭溫度顯示、電能質量監測、一鍵順控、五防閉鎖等功能。
Smart開關專家診斷系統
簡單易操作
在“斷路器、接觸器（F+C）”設備上配置遠程電動操作功能（電動底盤車）， 實現開關設備遠程操作，由此取消至減少運行、檢修、維護期間所需的繁瑣倒閘操作程序、同時通過系統確保操作的安全準確，具備同時發命令逆向驅動電機解除卡死狀態能力，以便在故障保護狀態下順利實現手動、電動切換。相關遙控信號及數據上傳并接入DCS系統，通訊協議采用Profibus-PA和DP-V2規約等。
實時監測確保安全
采用單獨的無線測溫設備，溫度傳感器可設置于在斷路器及接觸器“觸臂”上。實時采集并監測高壓開關設備關鍵點的溫升及斷路器特性數據，依據回路實際負荷，與實際監視到的開關柜溫升進行智能分析，識別出開關設備的潛在故障。所有10kV間隔均應配置無線測溫裝置。配置原則饋線開關柜內設6個測點。
檢測開關柜內易發熱的觸頭、母線接頭設溫度檢測點。進線開關柜內設9個測點，另檢查進線封閉母線或進線電纜端子溫度。所測溫度能夠獨立測溫且在現場安裝的操作面板上可顯示實際測量溫度，并上傳在集中監控主機上，顯示所有被測點的實時溫度，以便在故障發生之前及時、準確的監測它們的溫度變化并發出預警，有效的避免發生事故或引起火災。
Smart開關專家診斷系統解決方案
全感知小型柜是結合中國電網結構和特點精心研制的智能高壓開關設備，滿足12kV-40.5kV電壓等級應用，可提供智能可靠的測、控、計、監、保及可視化輸出、開關故障定位診斷、狀態評價等功能，實時監測開關柜的工作情況和健康狀況，及時發現故障隱患并啟動告警，顯著提高設備和系統的可靠性和經濟性，適用于電網、廠礦企業、新建變電站和變電站擴建改造。

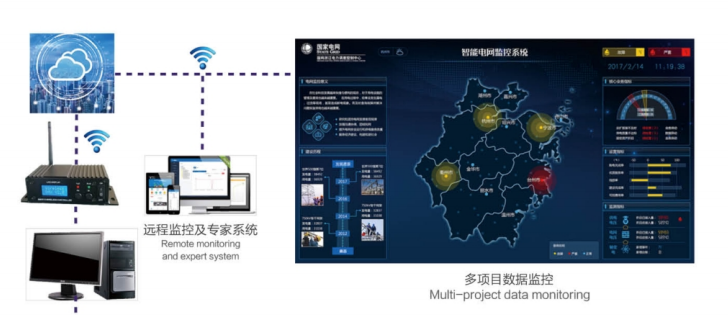

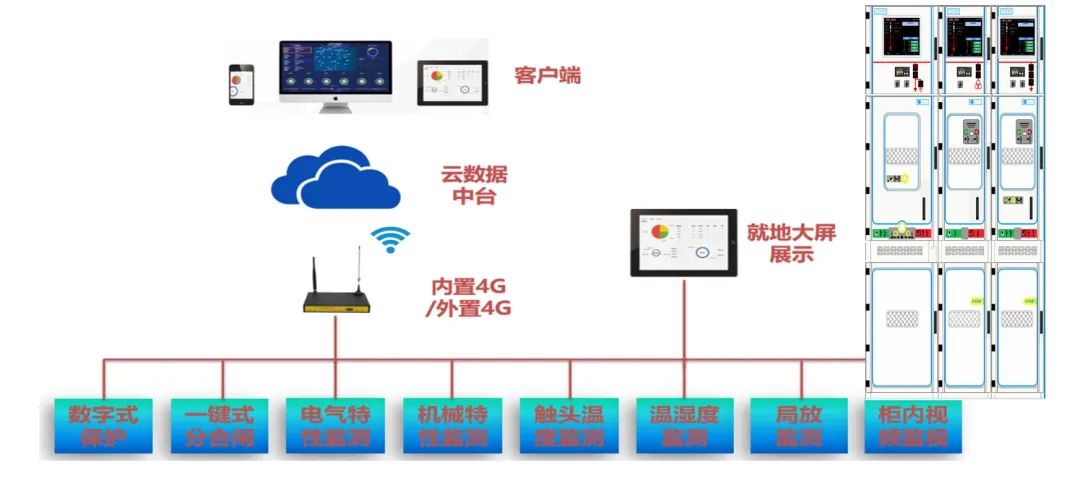

全感知小型柜擁有友好的人機界面，通過帶觸摸功能的液晶顯示屏可以實時查看開關柜各性能參數的運行狀態，各功能模塊一目了然，便捷、可靠、易于操作。也可以上傳至后臺智能監控系統，包括視屏聯動功能，均上傳至后臺，可以在后臺智能監控系統隨時調看所有實時數據和歷史數據。通過安裝智能感知單元，實現就地可視化（觸摸屏及視頻采集）、一鍵式智能操作，微機保護，通過無線通訊技術將數據實時遠程傳遞至電力監控云平臺，輔助微信小程序，APP程序?qū)崟r傳遞用戶所需。
優勢一
一鍵順控，全過程順序控制
1
實現一鍵式停、送電，遠程操控，更加安全，避免弧光傷害
2
全系列程序控制，完善的系統聯鎖，避免誤操作
3
安全權限管理，嚴格按照授權-多級審批操作
4
嚴格按照按照電力操作規程設置動作程序、時間間隔，也可按客戶要求定制特定維護操作程序
5
操作平穩，手車進出精準到位，具有關合能力的接地開關實現可靠接地
優勢二
大屏顯示實時狀態
1
設備運行情況清晰指示、一目了然，一次系統、設置參數、開關狀態系統保護狀態、參數、預警實時查看
2
設備狀態-溫、濕度，觸頭溫升、局放等參數實時查看，預警
3
開關機械特性在線監測，實時健康評估。
4
語音播報，多重提醒、確認、保護
5
實時視頻顯示，清楚查看關鍵設備狀態-手車位置、咬合情況、電纜連接、接地開關位置等情況
優勢三
全系列中低壓開關智能操控
優勢四

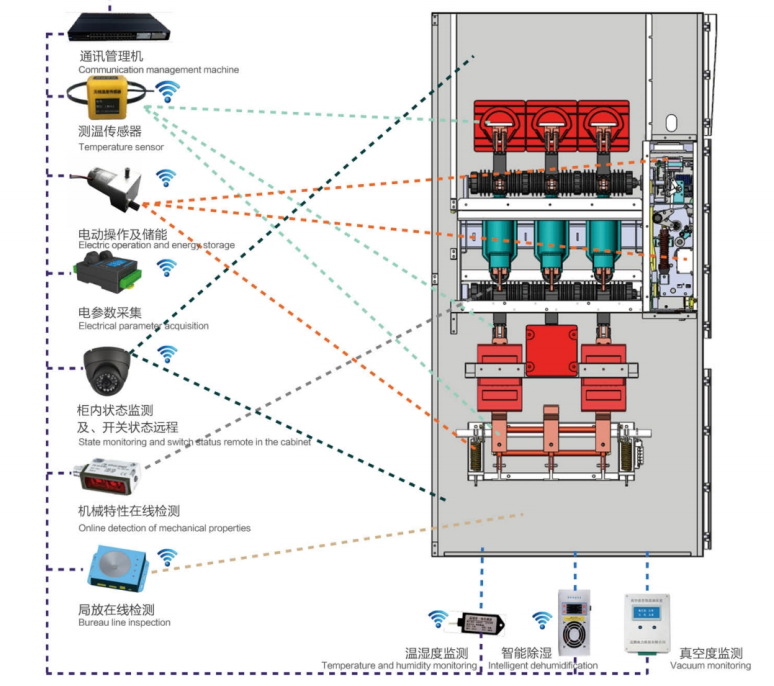

監測傳感器一體化設計、高度集成
優勢五
電動操作可靠、安全，全程監控
優勢六
預防性維護，延長資產使用壽命
優勢七
移動運維，快速決策，避免事故
