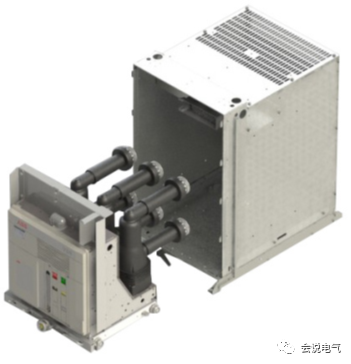

12kV空氣絕緣中置柜基本機械聯鎖
斷路器手車機械聯鎖
路器處于合閘位置時，手車不可以搖進搖出（推進拉出）；
手車處于工作、試驗兩位置中間時，斷路器不能合閘；
斷路器手車與接地開關的聯鎖
手車搖進離開試驗位置，接地開關不能合閘；
接地開關合閘，斷路器手車不能搖進到工作位置；
斷路器手車和航空插頭的聯鎖
斷路器手車離開試驗位置，航空插頭不能被拔下；
聯絡斷路器手車和聯絡隔離手車的聯鎖
隔離手車未在工作位置，斷路器手車不能搖進到工作位置；
斷路器手車在工作位置，隔離手車不能從工作位置搖出；
斷路器手車與斷路器隔室門的聯鎖（對于抗內部電弧故障的開關柜要求）
斷路器隔室門未關閉，斷路器手車不能搖進；
斷路器手車離開試驗位置，斷路器隔室門不能打開；
特殊聯鎖要求（機械聯鎖、掛鎖、機械鑰匙鎖、電氣聯鎖等）

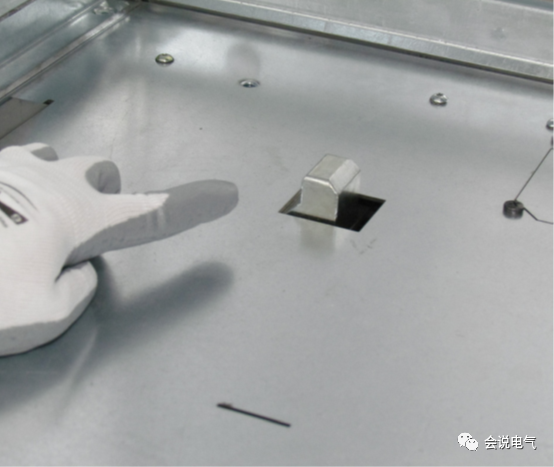

機械鎖定以防止設備進入專為其他類型或尺寸的設備設計的隔室中。

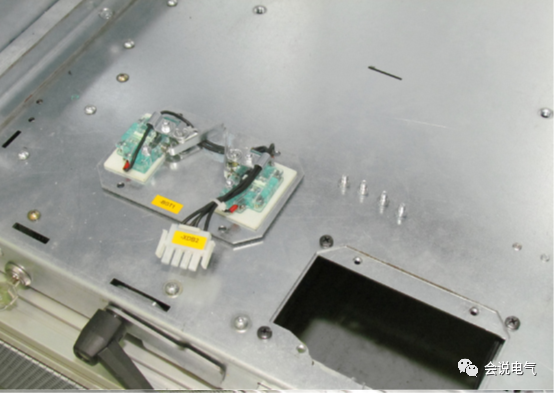

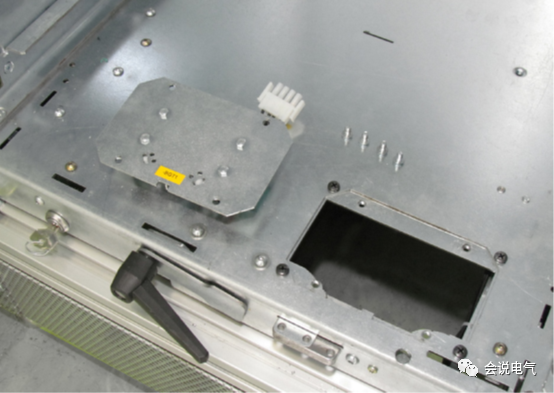

電氣聯鎖，將電磁鐵鎖定在斷路器手車上，以防止設備在沒有電源的情況下搖入。

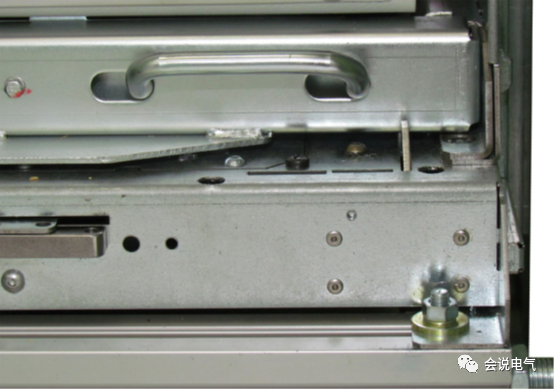

機械聯鎖可防止設備在門打開的情況下搖入。
與接地開關的機械聯鎖（通過機械鑰匙鎖）：
- 接地開合閘合時不能插入設備；
- 當設備插入或處于連接和隔離的中間位置時，接地開關不能閉合。
機械鎖可防止在設備退出時手動打開活門。（故障安全）。
機械鑰匙鎖以防止設備被插入。
只有當設備處于隔離位置時，才能操作鎖并釋放鑰匙，從而防止設備被插入。
活門移動上的掛鎖。
機械聯鎖可防止在設備連接和搖入、搖出時輔助電路連接器斷開。（需要門上安裝聯鎖裝置）

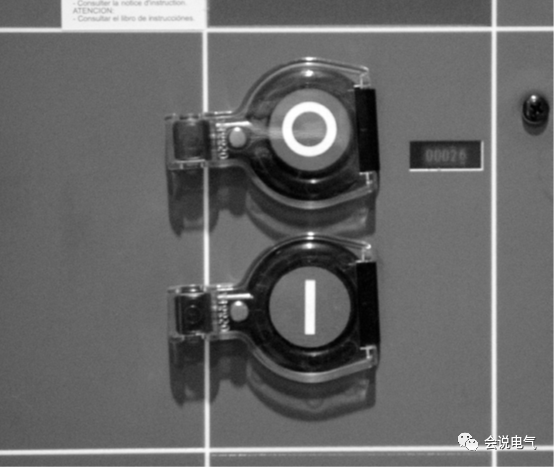

掛鎖鎖可防止手動合閘設備。
機械鎖可防止設備在活門打開時被拉出。只有活門可靠閉合，斷路器手車才能被拉出隔室。
機械鎖可防止設備在活門閉合時被插入。
機械鎖以防止在設備在工作位置時關閉活門。
機械鎖可防止在設備搖入/搖出時活門關閉。
機械鎖可防止設備在活門移動時運行。
機械鎖可防止設備在活門移動時被拉出。
如果活門打開，機械鎖可防止門打開。（需要門上安裝聯鎖裝置）
用于電氣聯鎖的活門處于合閘位置的無電位觸點：可與電動斷路器手車一起使用，以防止電動設備在活門關閉時搖入。（需要電動斷路器手車）
用于電氣聯鎖的 OPEN 位置的活門的無電位觸點：可用于防止接地開合閘合或通過鎖定磁鐵（可選）防止原始開關設備框架門在活門時打開開了。（需要電動斷路器手車）
機械鎖可防止活門在沒有門的情況下移動。
真正完善可靠的聯鎖，可以完全保證操作人員的安全，避免任何潛在的人員、設備風險，保證設備長期安全可靠運行。
